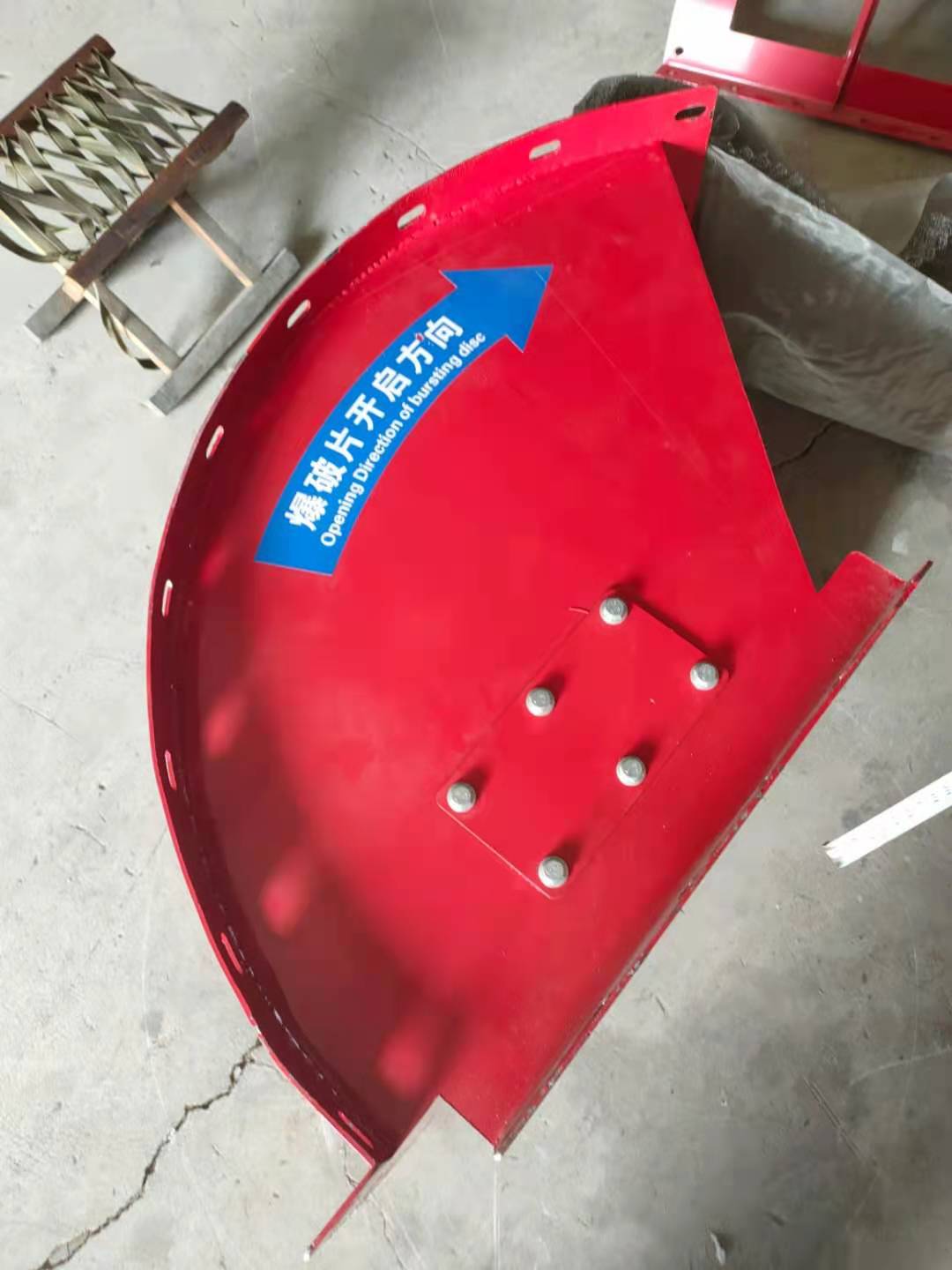

扇形無焰泄放裝置580×580

設備常規參數：

1、設備外形尺寸L×W×H（mm）：1080±5×670±5×795±5

2、下夾持器尺寸L×W×H（mm）：670×670×60（我司定制產品，可消除設備運行負壓，增加爆破片抗疲勞強度，提高操作壓力比。）

3、設備重量：約79.5Kg

4、常用材料：碳鋼或不銹鋼

5、工作溫度：-40～280℃(特殊溫度可定制)

6、被保護設備體積：8.07m3≥V≥10.09m3（參考數值，具體數值可咨詢我司。）

7、爆破片泄放面積：0.3364㎡

8、操作壓力比:50%

9、工作相：氣、液兩相

技術要求：

1、爆破片靜開啟壓力：0.01Mpa±25%。

2、最大泄爆壓力：0.05Mpa。

3、適用粉塵：Kst≤300barg*m/s的St1和St2的粉塵。

4、泄爆層高度45mm，304金屬網25～40層（根據不同工況條件確定，具體數值可咨詢我司）。

5、扇形角度≥120°，其他角度可以定制。

6、所有連接螺栓等級不低于8.8級，符合GB/T5782-2016。
